R161934010 力士樂氣動夾持和制動元件TKPS
品牌：博世力士樂
名稱：氣動夾持和制動元件TKPS
部件號：R161934010
規格：35
021-57893800工作時間：周一至周五 9:00-18:00
- 產品介紹
- 技術參數
- 產品圖片
力士樂氣動夾持和制動元件R161934010配有附加模塊和轉接板可以從上面或下面進行安裝。
安裝說明：
兩側都能作為定位面使用
保證鄰接結構有足夠的剛度
必須使用潔凈并加油的氣體，指定過濾器濾芯孔徑25μm
在調試前請閱讀安裝說明，檢查前置密封件的密封唇邊是否均勻的圍繞在滾珠導軌周圍，如有必要，應對齊進行調整。

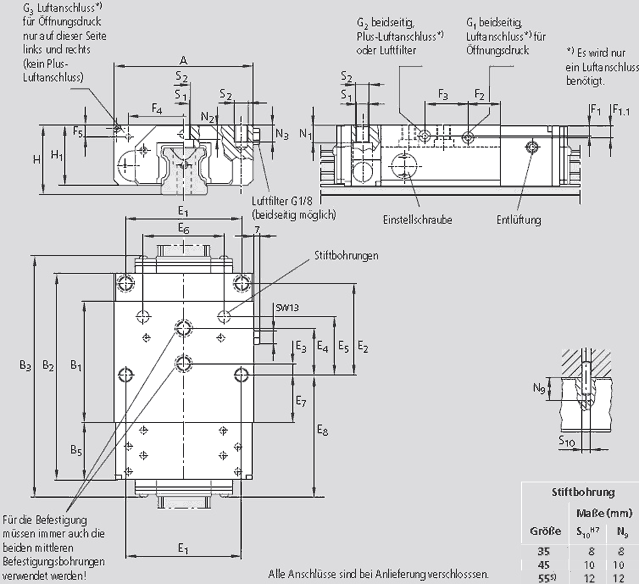

| A | 100 | |
| B1 | 136 | |
| B2 | 159.0 | |
| B3 max | 179 | |
| B5 | 46 | |
| E1 | 82 | |
| E2 | 62.0 | |
| E3 |
5.0 |
|
| E4 | 31.0 | |
| E7 | 88.0 | |
| F1 | 10.0 | |
| F2 | 77 | |
| F3 | 28 | |
| F4 | 82 | |
| F5 | 8.0 | |
| G1 | G1/8" | |
| G2 | G1/8" | |
| G3 | M5 | |
| H | 48 | |
| H11) | 42 | |
| N12) | 14 | |
| N23) | 9.5 | |
| N3 | 10.0 | |
| S1 | 8.6 | |
| S2 | M10 | |
| 夾持力彈簧儲能4) N | 2 200 | |
| 夾持力用補充進氣口5) N | 3 200 | |
| 耗氣量標準進氣口(dm3/行程) | 0.150 | |
| 耗氣量補充進氣口(dm3/行程) | 0.335 | |
| 重量 kg | 2.90 |
1)請留意高度
2)從下面用螺栓安裝，符合DIN 4762的要求
3)從下面用螺栓安裝，符合DIN 7984的要求
5)通過彈簧儲能獲得的夾持力。試驗是在安裝完畢條件下進行的，具有一層潤滑油膜(ISO-VG68)。
5)在補充進氣口通5.5 bar的壓縮空氣額外加壓獲得的夾持力。通過2位通或5通或3位通5換向閥來切換。
