rexroth集成測量系統 IMScompact 磁條
發布日間：2022-08-29 09:47:28 瀏覽次數：22

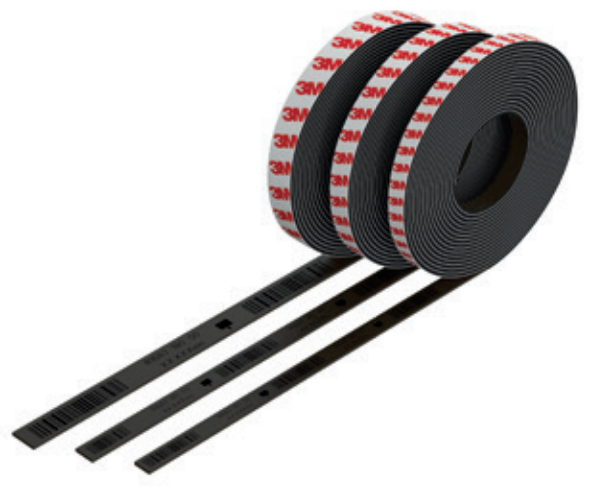

◆即撕即用保護紙。磁條粘貼在熱穩定的不銹鋼載體上，并配有傳送膠粘帶。
◆同時可用于封閉安裝孔。

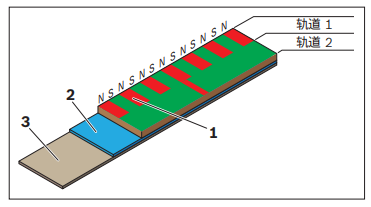

1--結構和詳細說明
磁條由三個牢固粘合的組件組成：
1.塑料制成的雙軌磁條有位置信息，磁極寬度為 1 mm，采用距離編碼。
2.不銹鋼制成的止回帶
3.帶保護膜的傳送膠粘帶

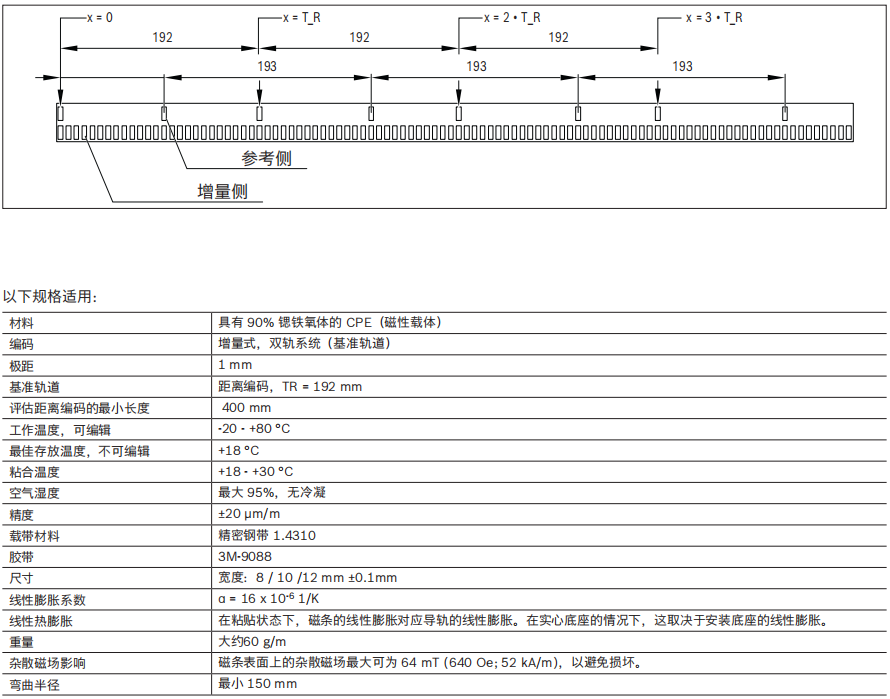

磁條分為兩條軌道，分別帶有增量側和參考側。增量軌道的周期劃分為 1 mm。
在參考側有距離編碼的基準標記。通過明確的基準標記布置，在駛經兩個標記后即可得知絕對位置。測量長度由此可達 17.8 m。磁條用于評估距離編碼基準標記的所需*小長度為400mm。如果磁條長度小于 400mm，則測量系統只能作為沒有基準標記評估的增量式測量系統使用。
2--搬運
為了避免磁條中的張力，不得將其拉長、扭轉或與磁化的塑料帶一起存放或搬運。如果磁條被卷起來，建議插入隔離層以避免損壞。
在未粘合狀態下存放時，必須遵守建議的存放溫度，以免削弱傳送膠粘層。
3--安裝
通過粘合將其安裝在導軌槽中。在安裝之前，必須確保正確的安裝方向，因?yàn)橐褂冒惭b的磁條來確定推進方向并由此確定導向滑塊止檔邊的位置。已經粘上的磁條在移除后會損壞，無法再次使用。在粘貼磁條之前，必須將其放置在導軌附近（*好在槽中）約 30 分鐘，以使磁條的溫度與導軌的溫度相匹配，并且不會因?yàn)闊崤蛎浂a(chǎn)生應力。安裝后必須用夾緊帶固定磁條兩端。
安裝步驟：
1）徹底清潔表面
2）使磁條適應環境溫度
3）去除保護膜并以*擠壓力 (4-5 kg/cm2) 粘上磁條
4）涂上潤滑劑（如果不使用防護帶），推上滑塊，用夾緊帶固定
4--注意以下處理說明
表面準備
為確保*佳的粘附力，必須使用無殘留物蒸發的溶劑清除軌道槽中所有影響粘附的污垢（例如油、油脂、灰塵、脫模劑）。可使用酮或酒精作為溶劑。使用溶劑時務必注意制造商說明！
擠壓力
粘合強度直接取決于粘合劑與待粘合表面之間的接觸情況。
*佳的擠壓力為 4 -5 kg/cm²（必要時使用助壓器）。
粘合溫度
*佳粘合溫度在 +18 °C 和 +30 °C 之間。不建議在待粘合表面的溫度低于 +10°C 時粘合，因?yàn)樵谶@種情況下，粘接劑固化程度過*，無法達到足夠的瞬時粘合效果。正確粘合后，即使在零下溫度，連接強度也保持不變。根據經驗，大約 72 小時后（在 +21°C 下）可以達到*終的粘合強度。只能使用已經貼在磁條上的隨附傳送膠粘帶進行粘合。
